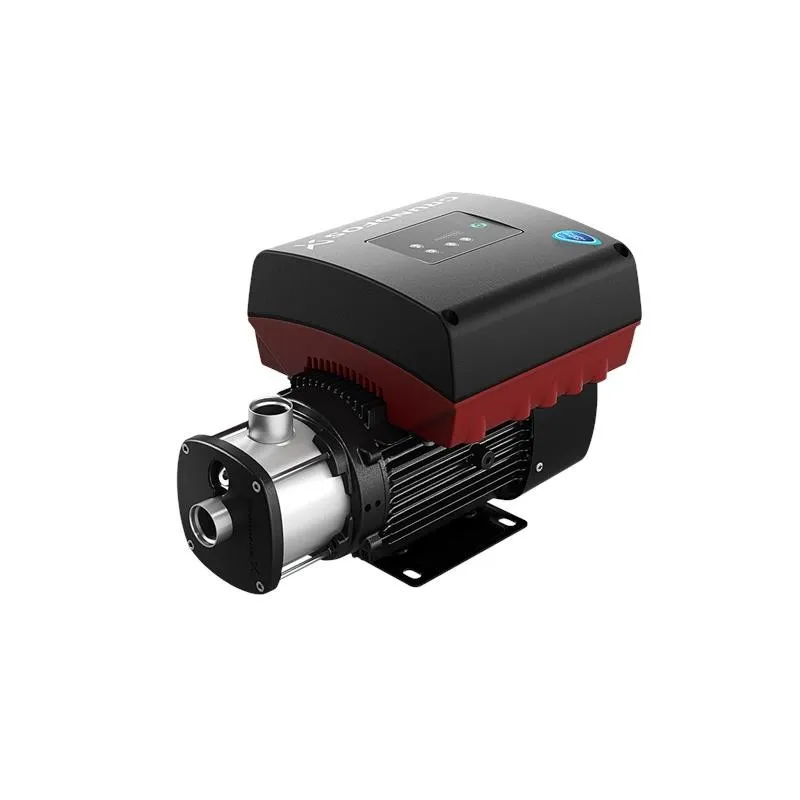

Grundfos pompa centrifuga multistadio orizzontale CME-I 1-9 cod. 98395301 Modello: CME 1-9 A-R-I-E-AQQE U-A-D-N Pompa centrifuga compatta, affidabile, orizzontale, multistadio, con bocca di aspirazione radiale e bocca di scarico. I materiali della pompa a contatto con il liquido sono in acciaio inossidabile. La tenuta meccanica è un O-ring di tipo speciale, non bilanciato. Il collegamento delle tubazioni è tramite filettature interne Whitworth, Rp (ISO 7/1). La pompa è dotata di un motore sincrono 1 fasi, a magnete permanente e raffreddato ad aria. Il rendimento del motore è classificato come IE5 secondo IEC 60034-30-2. Il motore è dotato di convertitore di frequenza integrato con regolatore PI. Ciò consente una regolazione fine della velocità del motore che, in tal modo, fornisce prestazioni adeguate alle richieste dell'impianto. Un pannello di controllo sulla morsettiera del motore consente l'impostazione del setpoint richiesto, nonché l'impostazione della pompa su funzionamento "Min." o "Max." o "Stop". L'indicatore Grundfos Eye sul pannello di controllo fornisce un'indicazione visiva dello stato della pompa: "Accensione": Il motore è in funzione (spie verdi che girano) o non in funzione (spie verdi fisse) "Avviso": Il motore è ancora in funzione (spie gialle che girano) o si è arrestato (spie gialle fisse) "Allarme": Il motore si è arrestato (spie rosse lampeggianti). La comunicazione con la pompa è possibile tramite Grundfos GO Remote (accessorio). Il telecomando consente di effettuare ulteriori impostazioni e leggere diversi parametri, come "Valore effettivo", "Velocità", "Potenza assorbita" e "Consumo di energia" totale. La morsettiera contiene i morsetti per i seguenti collegamenti: un ingresso digitale dedicato due ingressi analogici, 0(4)-20 mA, 0-5 V, 0-10 V, 0,5-3,5 V tensione di alimentazione a 5 V per potenziometro e sensore un ingresso digitale o un'uscita a collettore aperto configurabili ingresso e uscita sensore digitale Grundfos tensione di alimentazione a 24 V per i sensori due uscite di segnale a relè (contatti a potenziale zero) collegamento GENIbus interfaccia per il modulo fieldbus Grundfos CIM. TECNICHEVelocità della pompa su cui sono basati i dati della pompa 3480 giri/min Portata nominale 2.04 m³/h Prevalenza  81.65 m Giranti 9 Codice per tenuta albero AQQE Approvazioni  CE, EAC, CURUS, UKCA Approvazioni per acqua potabile WRAS, ACS, NSF61, UBA Tolleranza della curva ISO9906:2012 3B Versione pompa A Modello A MATERIALICorpo pompa Acciaio inox, EN 1.4301, AISI 304 Girante Acciaio inox, EN 1.4301, AISI 304 Codice materiale I Codice per gomma E INSTALLAZIONELimite temperatura ambiente -20 .. 55°C Max pressione di funzionamento 16 bar Max pressione alla temperatura citata 16 bar / 90°C - 16 bar / 90°C Tipo di collegamento Rp Dimensione della connessione di entrata 1 inch Dimensione della connessine di uscita 1 inch Posizione uscita 12 Codice attacco pompa R LIQUIDOLiquido pompato Acqua Gamma temperatura del liquido -20 .. 90°C Temperatura del liquido durante il funzionamento 20 °C Densità 998.2 kg/m³ DATI ELETTRICIMotore standard IEC Dim. struttura 90C Potenza nominale - P2 1.5 kW Frequenza di rete 50 /60 Hz Utilizzabile per 50/60 Hz Si Tensione nominale  1 x 200-240 V Corrente nominale 9.10-7.60 A Velocità nominale 360-4000 giri/min Classe di protezione (IEC 34-5) IP55 Classe di isolamento (IEC 85) F ALTROConvertitore di frequenza Built-in Posizione morsettiera 12 Indice di efficienza minima, MEI ≥ 0.68 Peso netto 18.6 kg Peso lordo 22.1 kg Nazione di origine HU Tariffa convenzione n. 8413075 Grundfos pompa centrifuga multistadio CME-I 1-9 cod. 98395301
